可自由改变波长的可调谐激光器



产品信息

什么是波长可调谐激光器？

传统的激光根据激光介质决定振荡波长，不能自由变更。但是，通过改变谐振腔结构的构造，或者改变激光介质，可以在一定范围内改变波长。可调谐激光器有多种结构，包括自由电子激光、色素激光、激光激发等。然而，半导体可调谐激光器的应用仍在不断扩大，因为这种激光介质可以以较低的成本轻易地制造出来。半导体激光器的工作原理是使电流流过半导体，使激光器振荡。发光机理类似于发光二极管（LED），是通过在p-n接合的顺方向上电流流动而产生的。当连接到电源时，p侧变为正，n侧变为负。电子从n面流向正方向。这种结构广泛应用于半导体二极管泵浦固体（DPSS）激光器、气体传感、条形码扫描仪、激光指针、光纤通信和材料加工等领域。

Santec激光技术

Santec从1988年开始世界最早商品化了用于WDM(Wavelength Division Multiplex)通信领域和Photonic Network的外部谐振型波长可调激光光源。30多年来，为满足市场需求我们不断提升产品性能、研发新产品。

台式外腔可调谐激光器

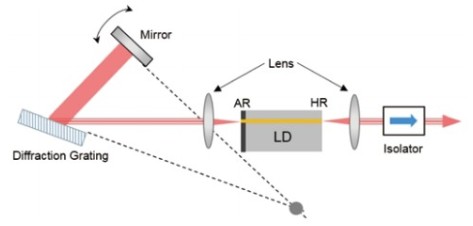

Santec生产、销售的波长可调谐激光器（TSL系列），可通过光栅选择波长实现外部纵向单模振荡（图1）。该激光器由Littman-Metcalf配置（图2）构成，通过与光栅中的波长选择改变谐振器长度，可以连续（无跳模）改变单一纵向震荡的波长。主要用于光通信用器件的性能测量。

高速扫频多模激光器

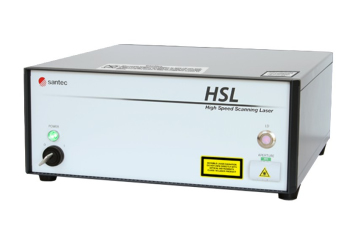

Santec的HSL系列激光器（图3）是高速扫频多模激光器，可以高速扫描波长。这是通过在波长扫描机制中使用多边形扫描仪或MEMS芯片来实现的。由于该光源以多模方式振荡，与单纵模激光器相比，它具有较宽的带宽和较短的相干长度。快速、重复的波长扫描特性使其适用于需要实时监控等广泛应用，如OCT(光学相干断层扫描)。（图4）

可调垂直腔面发射激光器（VCSEL)

光学设计、结构分析

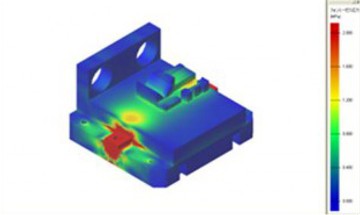

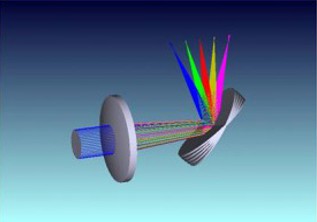

Santec使用3D CAD、光线跟踪和结构分析（CAE）软件进行光学设计和机械结构分析 （图6、7）。因此，我们不仅可以优化设计，还可以优化使用的材料和缩短研发时间（减少测试产品验证的次数），此设计更加环保。

电路板设计与软件

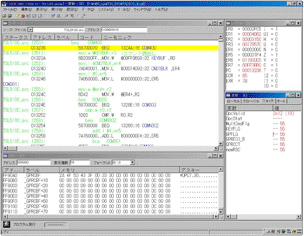

低噪声、高速控制和±0.1℃的精确温度稳定是该激光器的关键性能。Santec独自进行搭载模拟.数字集成电路的电子回路板的设计，以及固件的开发。（图8、9）
