超陡峭型可调谐滤波器
OTF-980
Santec旗舰版可编程带宽，光滤波器。载入选型。中心波长及带宽可独立调谐。
- 超陡峭滤波斜率 1000 dB/nm(典型值.)
- 峰值搜索功能
- GPIB/Ethernet/USB外部接口， 触摸屏
概要
OTF-980是一款针对新型自由空间光学，带有进行精细调节装置，从而保证精密滤波控制及平顶通带形成。高度集成功率计可监测输出功率，特点是具有自动峰值搜索功能。GPIB、以太网、USB外部接口可搭配工业标准的SCPI，命令集可进行远程操作及测量。OTF-980也可通过前置面板触摸屏进行操作。
特性
- 中心波长和带宽可以独立调谐。

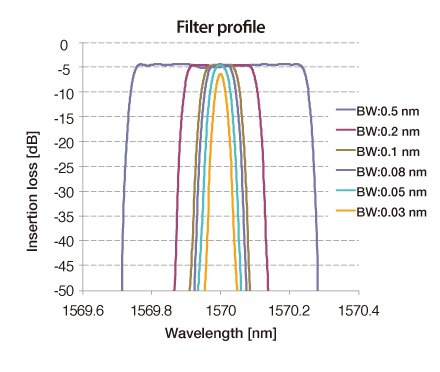

- 陡峭滤波斜率的平顶型滤波形成:
超精细: 0.05 to 3 nm, 1000 dB/nm
精细: 0.08 to 4 nm, 500 dB/nm
标准: 0.1 to 15 nm, 200 dB/nm - 波长调谐范围: 85 nm C&L-band
- 峰值搜索功能
- 触摸屏， GPIB/Ethernet/USB 外部接口
应用
- 100 Gb/s, 400 Gbp/s 传输测试
- 可调及自适应DWDM, OFDM通道滤波
- ASE噪滤波
- 下一代束波长OXC
规格
|
种类
|
参数
|
单位
|
标准
|
精细调节
|
超精细调节
|
|
| 波长特性 | 波长范围 |
nm
|
1525 to 1610
|
|||
| 精度 |
nm
|
± 0.05 (typ.± 0.03)
|
||||
| 重复性 *1 |
nm
|
± 0.01 (typ.± 0.005 *4)
|
||||
| 设定分辨率 |
nm
|
0.001
|
||||
| 滤波器 | 带宽 @- 3 dB |
nm
|
0.1 to 15
|
0.08 to 4
|
0.05 to 3
|
|
| 精度 |
nm
|
± 0.05 (typ.± 0.03)
|
||||
| 重复性 *1 |
nm
|
± 0.01
|
||||
| 设定分辨率 |
nm
|
0.001
|
||||
| 滤波斜率 *2 *2 (典型值.) |
dB/nm
|
200
|
500
|
1000
|
||
| 功率特性 | 最大输入功率 *3 |
dBm
|
+ 27
|
|||
| 插损 | 带宽 ≧ 0.2 nm |
dB
|
5 *5, 6 (typ. 3.5)
|
6 *5, 7 (typ. 5)
|
||
| 带宽 < 0.2 nm |
dB
|
7 *5, 6 (typ. 5.5)
|
8 *5, 7 (typ. 7)
|
|||
| 串扰 (典型值.) |
dB
|
50
|
||||
| 偏振相关损耗(典型值.) |
dB
|
0.2
|
||||
| 峰值搜索功能 (可选) |
–
|
Yes
|
||||
| 外部接口 | 通信 |
–
|
GP-IB (IEEE488.2), USB & Ethernet
|
|||
| 显示 |
5.6 inch resistive touch-screen (res. 640×480)
|
|||||
| 光纤 |
SMF
|
|||||
| 光连接器 |
FC or SC
|
|||||
| 连接器端面结构 |
SPC or APC (Angled PC)
|
|||||
| 环境情况 | 操作温度 |
degC
|
15 to 35
|
|||
| 操作湿度 |
%
|
< 80
|
||||
| 功率 | 电压 |
V
|
AC100 to 240 ± 10 %
|
|||
| 频率 |
Hz
|
50 / 60
|
||||
| 功耗 |
VA
|
100
|
||||
| 其他 | 体积 (W) x (D) x (H) |
mm
|
210 x 350 x 133
|
|||
| 重 |
kg
|
8.5
|
||||
*1: 温度 25 ± 1 ℃
*2: 在 - 3 和 - 40 dB之间 的带宽@- 3 dB > 0.2 nm
*3: 在峰值搜索选项下, 输入功率范围为- 30 dBm to + 20 dBm
*4: 在用峰值搜索功能时, 波长重复性可达 ± 0.005 nm (典型值.)
*5: 在峰值搜索选项下, 插损增加0.5 dB
*6: 插损在(1525 nm to 1530 nm) 波长范围下， 会增加1 dB
*7: 插损在(1525 nm to 1530 nm) 波长范围下，会增加 0.5 dB
